SiC碳化硅功率模塊在盤式電機驅動器中的革新應用：BMF240R12E2G3與BMF008MR12E2G3技術特點

傾佳電子(Changer Tech)-專業汽車連接器及功率半導體(SiC碳化硅MOSFET單管，SiC碳化硅MOSFET模塊，碳化硅SiC-MOSFET驅動芯片，SiC功率模塊驅動板，驅動IC)分銷商，聚焦新能源、交通電動化、數字化轉型三大方向，致力于服務中國工業電源，電力電子裝備及新能源汽車產業鏈。

引言：盤式電機驅動器的技術挑戰與SiC解決方案

盤式電機因其扁平化設計、高扭矩密度和快速動態響應，廣泛應用于電動汽車、工業自動化及航空航天等領域。然而，其驅動系統面臨嚴苛挑戰：

高功率密度需求：緊湊空間要求功率模塊體積小、散熱高效;

高頻開關與低損耗：提升效率并降低電磁干擾(EMI);

高溫耐受性：長期運行于高溫環境需穩定可靠的功率器件;

動態響應能力：快速切換以匹配電機轉速變化。

傳統硅基IGBT受限于開關損耗和頻率瓶頸，而碳化硅(SiC)功率模塊憑借材料優勢，成為理想選擇?；?a target="_blank">半導體推出的BMF240R12E2G3與BMF008MR12E2G3兩款SiC MOSFET模塊，憑借其高性能與高可靠性，為盤式電機驅動器帶來革新突破。

核心產品優勢

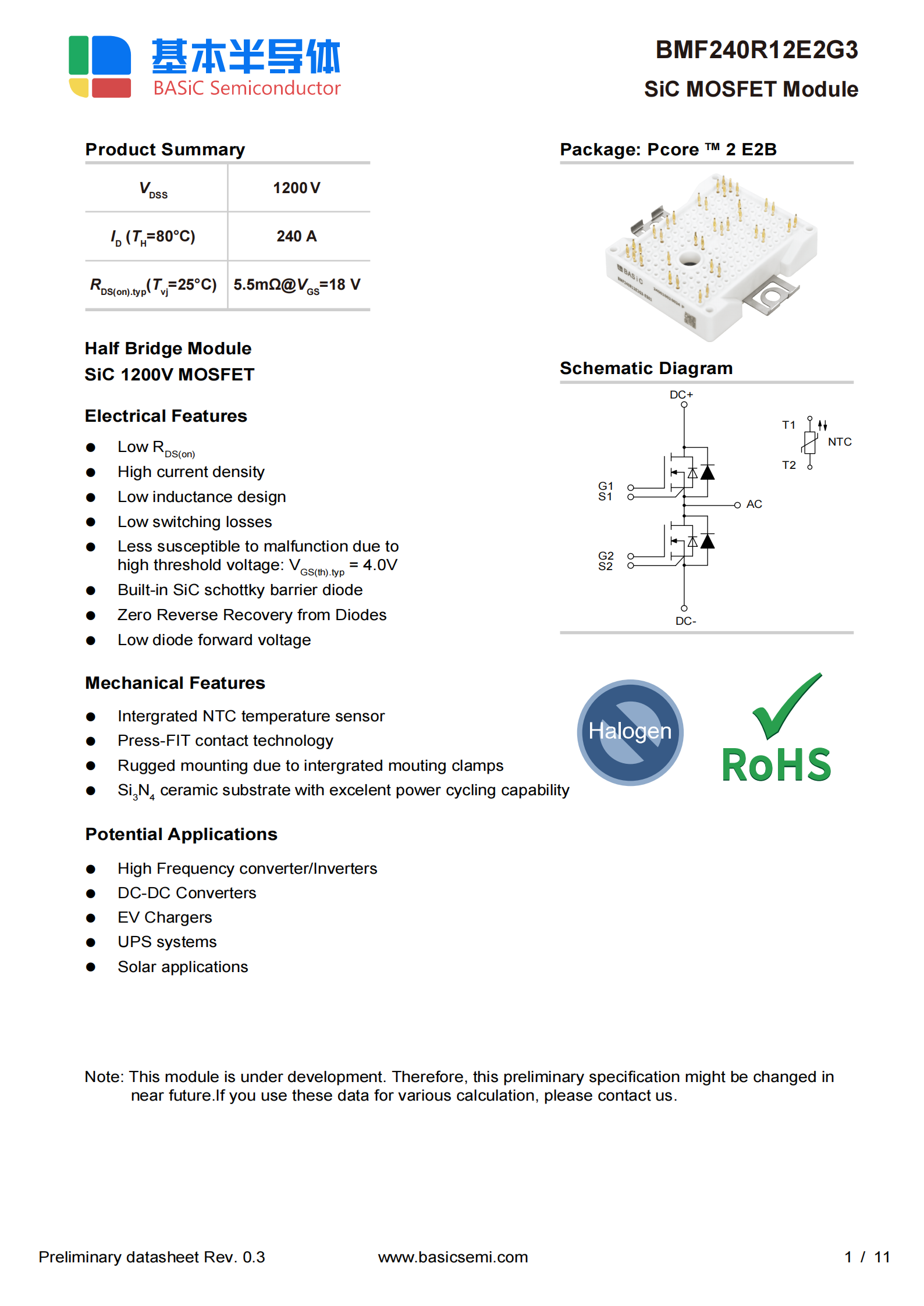

1. BMF240R12E2G3：高功率場景的終極解決方案

超高電流能力：1200V耐壓，連續電流240A(80°C)，脈沖電流480A，支持大功率盤式電機驅動;

極低導通損耗：RDS(on)低至5.5mΩ(25°C@18V)，結合零反向恢復的SiC二極管，系統效率提升10%以上;

高頻開關性能：支持1.3MHz開關頻率，顯著降低濾波器體積，優化驅動器緊湊性;

高溫穩定性：結溫175°C，搭配0.09K/W超低熱阻(結到外殼)，確保高溫下穩定輸出。

2. BMF008MR12E2G3：中等功率與空間優化的理想選擇

高效能設計：160A連續電流(80°C)，RDS(on)典型值8.1mΩ(25°C@18V)，適合中等功率需求;

快速動態響應：開關時間低至15ns(上升時間@150°C)，支持電機精準調速;

緊湊封裝：采用Press-FIT技術及Si3N4陶瓷基板，模塊體積縮小30%，適配空間受限的盤式電機布局;

集成溫度監測：內置NTC傳感器，實時監控溫度，預防過熱故障。

在盤式電機驅動器中的關鍵技術應用

1. 高頻開關與低損耗設計

降低開關損耗：SiC MOSFET的零反向恢復特性(如BMF240R12E2G3的Err僅1.6μC)，減少80%的開關損耗，提升系統效率;

高頻化驅動：支持?jǐn)?shù)百K開關頻率(BMF240R12E2G3可達數百K)，縮小輸出濾波器尺寸，降低系統成本。

2. 高功率密度與熱管理

緊湊布局：模塊采用低電感設計(BMF008MR12E2G3雜散電感僅8nH)，減少寄生參數對驅動信號的干擾;

高效散熱：底部散熱焊盤與陶瓷基板結合，熱阻低至0.13K/W(BMF008MR12E2G3)，確保高溫工況下性能不衰減。

3. 動態響應與可靠性提升

快速切換能力：BMF240R12E2G3的開關能量Eon/Eoff分別低至1.8mJ/1.7mJ，支持電機瞬時負載變化;

抗干擾設計：模塊內置低柵極電阻，抑制驅動信號振蕩，提升控制精度。

4. 系統集成與保護功能

隔離驅動兼容性：支持±18V/-4V柵極電壓，適配主流隔離驅動芯片(如BTP1521P)，簡化電路設計;

多重保護機制：欠壓鎖定(UVLO)、過溫保護(OTP)及ESD防護(HBM±2000V)，保障系統安全運行。

典型應用場景對比

應用場景BMF240R12E2G3優勢 BMF008MR12E2G3優勢

高功率工業電機 240A連續電流，支持重載啟動與持續運行緊湊設計，適合輔助驅動或冗余系統

BMF240R12E2G3與BMF008MR12E2G3憑借SiC技術的先天優勢，為盤式電機驅動器提供了高效率、高可靠性及高功率密度的解決方案。無論是工業重載電機還是精密伺服系統，這兩款模塊均能顯著提升性能并降低系統復雜度。未來，隨著SiC技術的進一步成熟，基本半導體將持續優化產品，推動電機驅動技術向更高頻、更智能的方向發展。

選擇基本半導體SiC模塊，賦能盤式電機驅動新紀元，基本代理商傾佳電子楊茜支持服務!
