工商業分布式儲能是一種面向工商業用戶的儲能系統，通常安裝在用戶側（如工廠、商業樓宇、數據中心等場所），以 “自發自用、余電上網” 或 “削峰填谷” 為主要應用模式，具備靈活部署、能源利用效率高等特點。

01 工商業儲能盈利模式及分類

儲能系統于電力產業鏈各環節構建起多元化盈利模式，主要涵蓋三大核心路徑：

一是為發電、輸電、配電運營商及終端用戶提供降本增效解決方案；

二是通過負荷調節功能延緩電力基礎設施投資；

三是深度參與電力市場交易，包括峰谷價差套利、虛擬電廠需求響應、容量租賃及電力現貨交易等。

工商業分布式儲能作為重要應用場景，形成四類成熟盈利模式：

其一，需量管理模式下，工業用戶依托儲能系統，于用電低谷時段儲能，高峰負荷期放電，準確控制整體用電負荷，有效降低容量電費支出；

其二，容量租賃領域，儲能電站與新能源服務商依據項目收益協商定價，現行國內儲能容量租賃價格區間為250-350元/kW?年，通過簽訂長期協議實現資產價值穩定輸出；

其三，綠電消納場景中，光伏配置儲能系統顯著提升可再生能源自發自用比例，降低用戶購電成本；

其四，峰谷價差套利模式，于實施分時電價機制的電力市場，儲能系統在低谷電價時段充電、高峰電價時段放電，實現電價差收益。

根據GB51048-2014《電化學儲能電站設計規范》,儲能電站按照規?？梢苑譃槿悾盒⌒?、中型和大型儲能電站，工商業儲能以中小型儲能電站為主，而電網側儲能電站一般以中大型為主。

儲能電站規模劃分表

02 儲能系統接入電網電壓等級要求

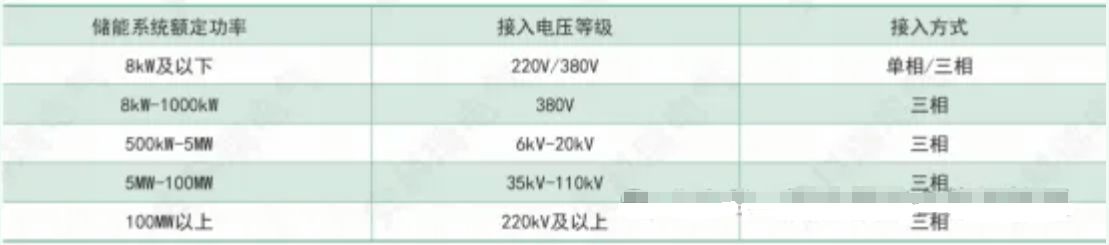

GB/T 36547-2018《電化學儲能系統接入電網技術規定》對不同容量的儲能系統并網電壓等級做了詳細的要求，電化學儲能系統接入電網的電壓等級應按照儲能系統額定功率、接入電網網架結構等條件確定，不同額定功率儲能系統接入電網電壓等級如下表所示：

03 10kV并網儲能系統電氣設計

10kV并網需增設升壓變壓器、中壓開關柜等設備，推高儲能系統成本。在條件許可時，0.4KV多點分布式儲能柜并網可有效降本。1000KW以上儲能系統多采用10kV并網，適配大型集裝箱電池艙。10kV并網儲能系統典型電氣接線圖見下圖。

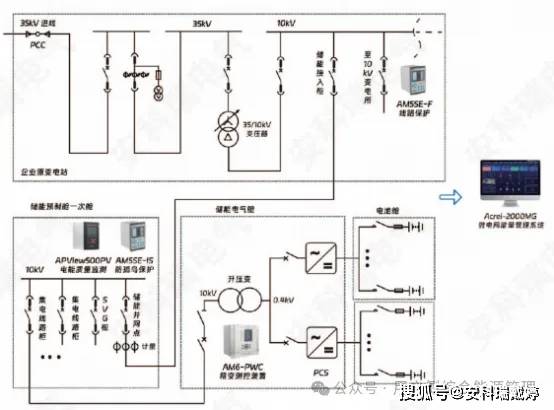

并網儲能系統典型電氣接線圖

由圖可以看出儲能系統由電池艙、PCS升壓艙、預制一次艙等組成，如果要求數據要上傳電網調度系統還需要增加二次艙，以放置微機保護、測控、穩控、通訊設備。

儲能系統設備配置與系統集成遵循嚴格技術標準。PCS升壓艙集成升壓變壓器與PCS設備，并配置AM6-PWC箱變測控裝置，實現與能量管理系統的無縫接入；預制艙內有序布置10kV儲能集電線路柜、無功補償柜及并網柜，同步搭載APView500PV電能質量在線監測裝置與 AM5-IS 防孤島保護裝置，科學設置并網計量點位，保障系統穩定運行與準確計量。

并網技術規范方面，依據GB/T 36547-2018《電化學儲能系統接入電網技術規定》，儲能系統交流側匯流后，經變壓器升壓至10kV，并入企業內部配電網10kV母線。其交流側額定電壓依據系統功率靈活選型，常見線電壓規格包括0.4kV、0.54kV、0.69kV、1.05kV、6.3kV、10.5kV等。

在保護與監測體系構建上，儲能電站并網點強制配置AM5-1S防孤島保護裝置，遇非計劃孤島工況時，確保2s內迅速切斷與電網連接。計量點設置依接入方式而定：專線接入公用電網時，計量點設于公共連接點；T接方式接入，計量點位于儲能系統出線側；企業內部電網接入，則設置在并網點。此外，儲能單元須具備絕緣監測功能，當絕緣水平異常時，及時觸發報警或跳閘信號；若BMS或PCS缺失該功能，可增配AIM-D100-TH直流絕緣監測裝置。通過10 (6) kV接入公用電網的儲能系統，其電能質量監測需滿足GB/T19862標準要求，不達標時，啟用APView500電能質量在線監測裝置實時監測并網點電能質量。

一⑧七+0六壹陸

=把五五三

04 0.4KV并網儲能系統電氣設計

0.4kV并網儲能系統宜采用儲能柜實現多點并網。并網柜需配置防孤島保護及電能質量監測裝置，若無需向電網送電，應于產權分界點裝設逆功率保護裝置并聯動并網柜。儲能系統數據經智能網關采集，可上傳至本地管理系統或云平臺，助力企業實現可靠有序用電，有效降低用能成本。電氣接線圖見下圖。

0.4kV并網儲能系統電氣接線及控制示意圖

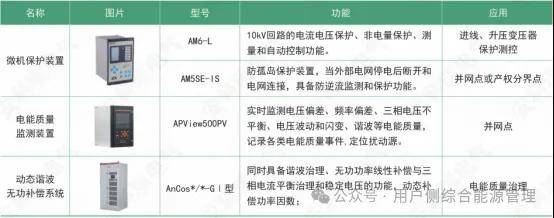

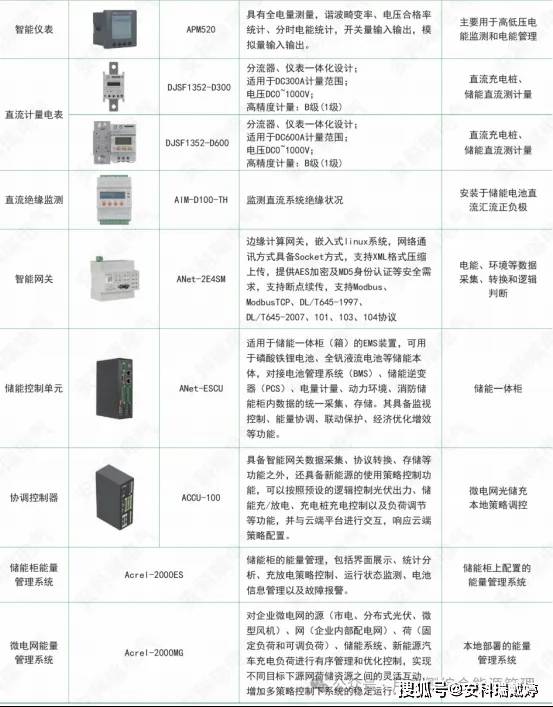

05 儲能系統二次設備選型
