TLV62065 器件是一款高效同步降壓 DC-DC 轉換器。它 提供高達 2A 的輸出電流。

該器件的輸入電壓范圍為 2.9 V 至 5.5 V，非常適合電源 從 5V 或 3.3V 系統電源軌轉換。TLV62065 在 3 MHz 固定頻率下運行 并在輕負載電流下進入省電模式運行，以保持高效率。 整個負載電流范圍。對于低噪聲應用，TLV62065可以強制進入固定頻率 PWM 模式，將 MODE 引腳拉高。
*附件：tlv62065.pdf

在關斷模式下，電流消耗降至 1 μA 以下，并且 內部電路對輸出電容器放電。

TLV62065采用 1 μH 電感器和 10 μF 輸出電容工作。

TLV62065采用小型 2 mm × 2 mm × 0.75 mm 8 引腳 WSON 封裝。

特性

• V在范圍為 2.9 V 至 5.5 V
• 效率高達 97%
• 省電模式/3MHz 固定 PWM 模式
• PWM 模式下的輸出電壓精度 ±2.0%
• 輸出電容放電功能
• 典型 18μA 靜態電流
• 100% 占空比，實現最低壓差
• 提供 2 mm × 2 mm × 0.75 mm WSON 封裝
• 應用
  • 負載點 （POL）
  • 筆記本電腦、掌上電腦
  • 便攜式媒體播放器
  • 機頂盒

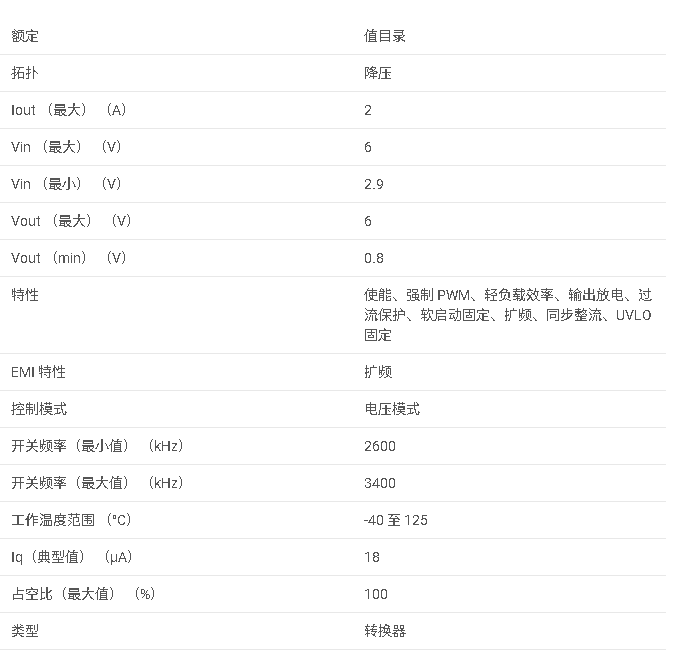

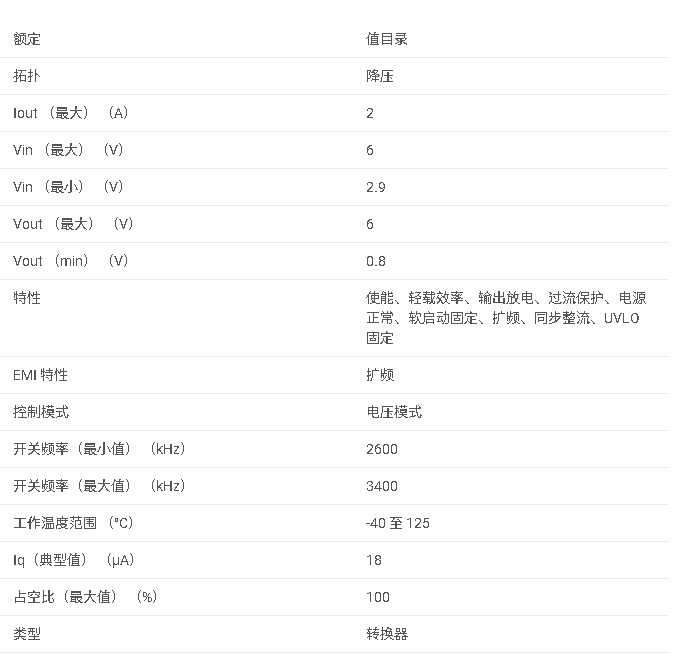

參數

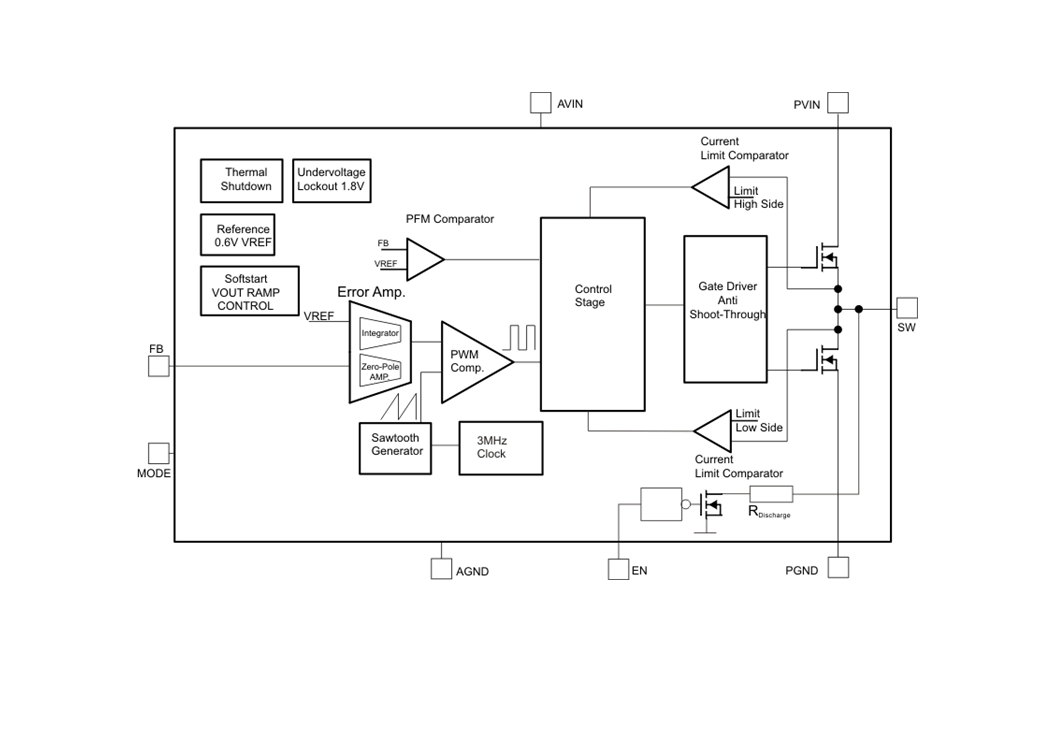

方框圖

1. 產品概述

TLV62065是一款高效率的同步降壓（Step-Down）DC-DC轉換器，具有2.9V至5.5V的寬輸入電壓范圍，并能提供高達2A的輸出電流。它適用于從5V或3.3V系統電源軌進行電源轉換的場景，如筆記本電腦、便攜式媒體播放器、掌上電腦（Pocket PCs）和機頂盒等應用。

2. 主要特性

• ?高效率?：最高可達97%。
• ?固定頻率PWM模式?：3MHz固定頻率，輕載時自動進入省電模式。
• ?輸出電壓精度?：在PWM模式下為±2%。
• ?低靜態電流?：典型值為18μA。
• ?熱關斷保護功能?。
• ?輸出電容放電功能?：在關機模式下，內部電路會放電輸出電容。
• ?小封裝?：采用2mm x 2mm x 0.75mm的8引腳WSON封裝。

3. 功能模式

• ?PWM模式?：在中等至重載電流下，使用3MHz固定頻率的脈寬調制。
• ?PFM模式?：在輕載電流下自動進入省電模式，使用脈沖頻率調制。
• ?模式選擇?：通過MODE引腳可以選擇固定頻率PWM模式或省電模式。
• ?軟啟動?：內部軟啟動電路控制輸出電壓的斜坡上升，限制啟動時的浪涌電流。
• ?100%占空比?：在低輸入電壓下提供最低壓差操作。

4. 應用與實現

• ?輸出電壓設置?：通過外部反饋分壓器調整輸出電壓。
• ?輸出濾波器設計?：推薦使用1μH的電感和10μF至22μF的陶瓷電容器。
• ?布局指南?：強調低電感、低阻抗的地路徑，以及輸入電容、電感和輸出電容應盡可能靠近IC引腳放置。

5. 電氣特性

• ?輸入電壓范圍?：2.9V至5.5V。
• ?輸出電壓范圍?：可調，最低可達0.8V。
• ?啟動時間?：從激活EN引腳到輸出電壓達到95%的標稱值，典型值為500μs。
• ?熱特性?：具有熱關斷和熱滯回功能，保護器件免受過熱損壞。

6. 封裝與訂購信息

• ?封裝類型?：8引腳WSON封裝，尺寸為2mm x 2mm x 0.75mm。
• ?訂購信息?：提供了多種封裝選項和批量信息，包括不同的載帶和卷盤尺寸。

7. 注意事項

• ?靜電放電（ESD）保護?：器件具有有限的內置ESD保護，存儲或處理時應采取防靜電措施。
• ?設計驗證?：用戶需自行驗證和測試設計實施，以確保系統功能性。
